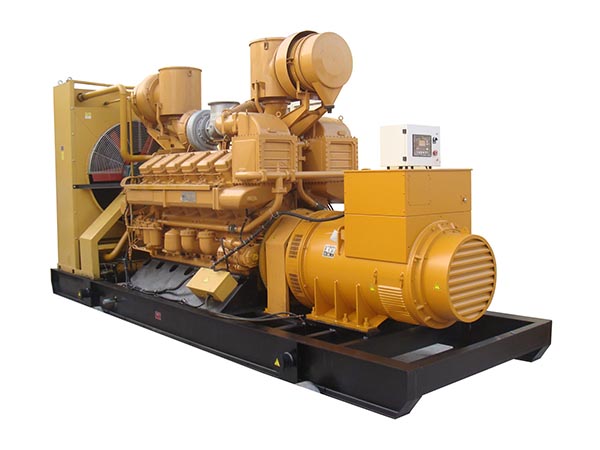

一、济柴柴油发电机组简介
济柴柴油发电机组是我公司选用济南柴油机厂济柴牌190系列柴油发动机来作为发电机组动力,濮阳胜动新能源作为专业柴油发电机组生产商,所生产的济柴柴油发电机组具有可靠性高、功率强劲、使用寿命长等特点。
中国石油济南柴油机股份有限公司(简称中油济柴),是中国石油天然气集团公司下属的动力装备研发制造企业;是中国内燃机行业涉足石油钻探领域的企业;是中国获得大功率内燃机产品的企业;是中国荣获“商标”的非道路用大功率内燃机企业;也是中国气体发动机行业更具影响力品牌。济柴产品广泛应用于石油钻探、船用动力、可燃气体利用、电站、机车、军用等领域,遍布全国油气田和32个省、自治区、直辖市及港澳台地区,出口到美国、日本、俄罗斯、意大利、印尼、新加坡、苏丹、突尼斯等40多个和地区,形成了市场领域广、市场份额大的多元化市场格局。
“济柴”牌柴油机是中国的大功率内燃机产品,各种机械钻机,电驱动钻机、复合钻机及单机泵组动力,能够在海洋、高原、沙漠、高寒等恶劣环境中正常工作,装备了中国90%以上的石油钻井队。
机组选用济柴发动机,该机经过多年来的研制、开发、不断地吸取现代内燃机领域中卓有成效的科技成果,使其具有技术经济指标先进、结构紧凑、起动迅速、易于操作、维修方便、能适应各种恶劣环境条件下作业等特点。
二、济柴柴油发电机组主要规格型号及技术参数
机组型号 | 额定功率(KW) | 柴油机型号 | 功率(KW) | 缸数排列 | 缸数*行程(mm) | 排气量(L) | 燃油消耗率(g/kw.h) | 机组重量(kg) | 机组尺寸 |
SDJ400GF | 400 | 6190ZL1 | 450 | 6L | 190*210 | 47.6 | 208 | 8500 | 5320*1820*2700 |
SDJ500GF | 500 | G6190ZLC | 540 | 6L | 190*210 | 47.6 | 208 | 8500 | 5320*1820*2700 |
SDJ550GF | 550 | Z8V190D2 | 588 | 8V | 190*210 | 47.6 | 208 | 9500 | 5320*1820*2700 |
SDJ600GF | 600 | 8190ZLC | 720 | 8L | 190*210 | 47.6 | 208 | 10200 | 6150*1820*2700 |
SDJ630GF | 630 | 8190ZLC | 720 | 8L | 190*210 | 47.6 | 205 | 10200 | 6150*1820*2700 |
SDJ700GF | 700 | Z12V190BD2 | 882 | 12V | 190*210 | 71.45 | 205 | 11000 | 5880*1820*2820 |
SDJ800GF | 800 | Z12V190B | 882 | 12V | 190*210 | 71.45 | 205 | 11000 | 5880*1820*2820 |
SDJ900GF | 900 | Z12V190BD7 | 992 | 12V | 190*210 | 71.45 | 205 | 12000 | 5880*1820*2820 |
SDJ900GF | 900 | Z12V190ZL1 | 1000 | 12V | 190*210 | 71.45 | 205 | 12500 | 5880*1820*2820 |
SDJ1200GF | 1200 | A12V190ZLD | 1320 | 12V | 190*215 | 73.15 | 205 | 14800 | 5880*1920*2950 |
SDJ1500GF | 1500 | H12V190ZLD | 1740 | 12V | 190*215 | 73.15 | 205 | 18000 | 6520*2570*3150 |
SDJ2000GF | 2000 | H16V190ZL | 2400 | 16V | 190*215 | 73.15 | 205 | 19000 | 8200*3500*4100 |
机组电气指标:额定频率50HZ(60HZ可选),功率因数COSФ=0.8,额定电压400/230V,相线:三相四线制
若您需要了解机组其他资料、济柴柴油发电机组报价或未展示的功率型号机组参数请联系我们。
三、发电机组技术说明
1. 发电机组运行标准环境条件
大气压力100kPa;环境温度25℃;相对湿度30%;在上述条件下,燃油品质符合技术规定时,发电机组能达到额定负荷输出。
2. 产品设计遵循的标准规范
包括但不限于下列所述的标准和规范:ISO9001、GB/T 2820-2009、JB/T 10303-2001、GB/T 15548-2008、GB/T 20136-2006等。
3. 发电机组备用时
发电机组在长时间备用时,可以定期人工启动,空载运行,以自检本身的启动性能。
4. 燃油适用
夏季应选用0号轻柴油,冬季则应根据地区气候条件,分别选用-10号、-20号或-35号轻柴油。
5. 润滑油系统
发电机组润滑系统为封闭式自循环润滑系统。发动机配有机油箱(油底壳)、机油输油泵、手动/电动预供油泵、机油过滤器、机油冷却器等。
6. 冷却系统
冷却水应选用略呈碱性的清洁水,不得含有腐蚀性化合物。其主要指标如下:硬度0.7~5.3mol/L,氯离子含量<150mg/L,PH值6~8.5。冬季应使用防冻液。
7. 启动系统
发电机组采用直流电马达起动,工作电源为直流24V。蓄电池配有自动充电装置,可以自动对其充电,以保证电池有充足电量。
四、发电机组配置方案
(一)标准配置
1. 直喷式内燃发动机(柴油);
2. 交流同步发电机(单轴承);
3. 适合环境40℃-50℃散热器水箱、皮带驱动冷却风扇、风扇安全护罩;
4. 发电输出空气开关、标配控制屏;
5. 机组钢制共用底座(含:机组减振橡胶垫);
6. 干式空气过滤器,燃油过滤器,润滑油过滤器、启动马达、并配有自充电发电机;
7. 启动蓄电池及蓄电池启动连接电缆;
8. 工业用9dB消音器及连接用标准件;
9. 随机资料:柴油机及发电机原厂技术文件、发电机组说明书、测试报告等。
(二)可选配置
1. 机油、柴油、水套、防冷凝加热器;
2. 分体式日用燃油箱、一体式底座燃油箱;
3. 电瓶浮充电器;
4. 防雨型机组(箱柜);
5. 自保护、自启动机组控制屏;
6. 静音型机组(箱柜);
7. 带“三遥”功能机组控制屏;
8. 移动拖车型电站(箱柜拖车);
9. ATS自动负载转换屏;
10. 静音型移动电站(箱柜拖车);
五、售后服务
保修期:国内机组调试验收合格后的12个月或累计运行1000小时;以先到期为准。由于产品质量问题实行免费维修或换件,终身有偿服务!(易损件、常用件、人为损坏、疏忽保养等均不在保修范围内)如因原厂调整则以原厂保固条例执行!
保质期后,用户享受产品终身保养,需配件更换时只收取成本费用,不加收人工费。如遇产品严重损耗或特殊情况,可到本公司进行大修或对换新机。
用户在发现产品使用不便或需我公司提供技术支持时,可致电本公司售后服务小组。我公司将会在接到电话或传真后时间派专员赶赴现场进行检查及维修,以最快速度恢复产品正常运行。
